Anwendungsfälle und Auslegungsbeispiele für Drehdurchführungen
Sehen Sie Einbauanwendungen von Drehdurchführungen und die Angaben für Modellauswahl und Einbauprüfung.
Reale Anwendungsfälle
BP-2P-95-0005 in einer pneumatischen Spannfuttereinheit
Einbau im pneumatischen Spannfutter
BP-2P-95-0005 führt in diesem Einbau Druckluft von der feststehenden Seite zum rotierenden Spannfutter. Die Detailseite zeigt Einbauposition und Schlauchführung.
| Merkmal | Anwendungsdaten |
|---|---|
| Produkt | BP-2P-95-0005 |
| Medium | Druckluft |
| Anwendung | Stationär-rotierende Druckluftzuführung am Spannfutter |

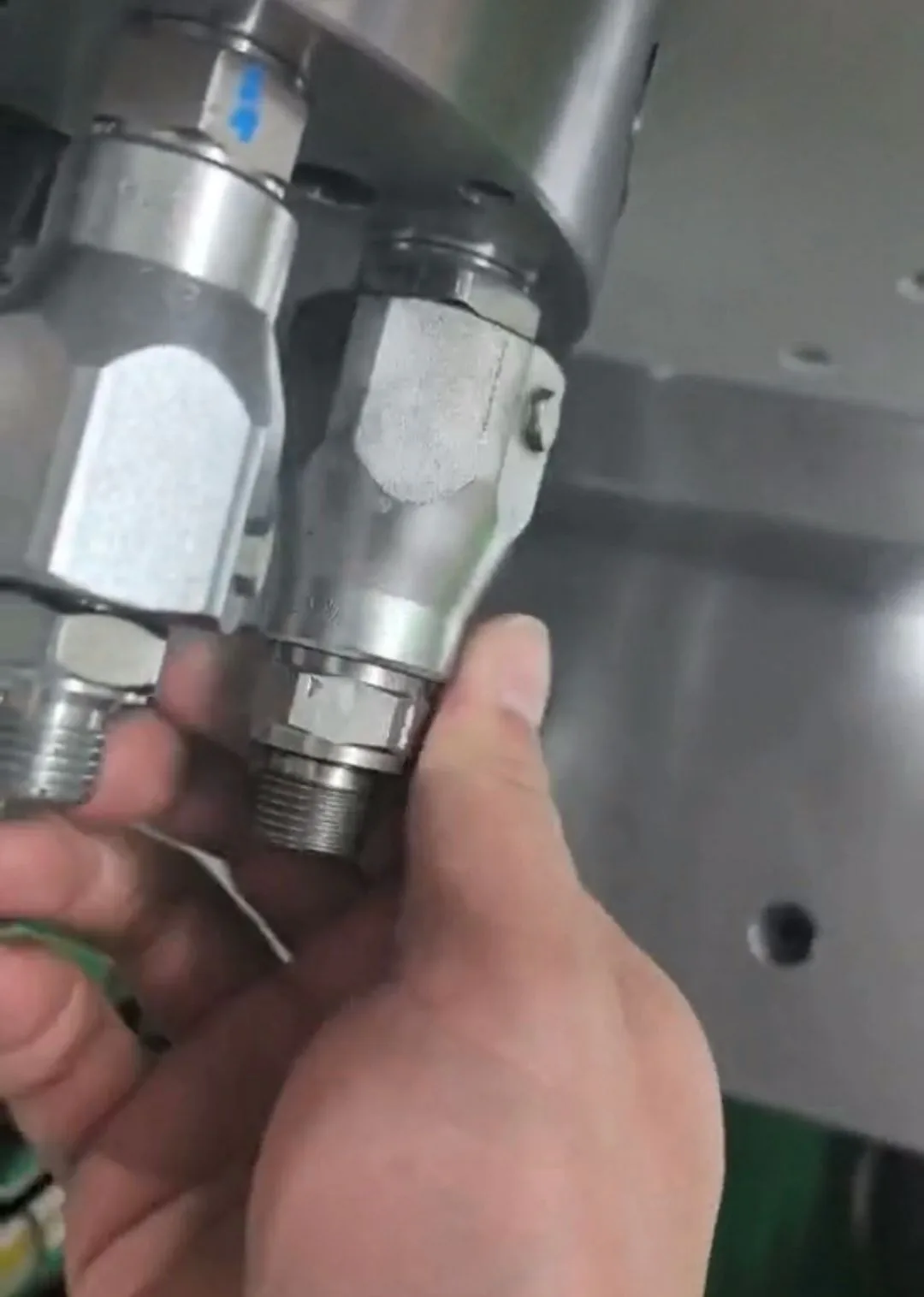

Einbaubeispiel einer pneumatischen Drehdurchführung am hinteren Spannfutter einer Laser-Rohrschneidmaschine
Einbau am hinteren Spannfutter
Zwei Werkstattaufnahmen zeigen pneumatische Drehdurchführungen am hinteren Spannfutter von Laser-Rohrschneidmaschinen, einschließlich Spannfutterstruktur, Montageflansch und Anschlüssen. Die Fotos zeigen zwei Einbauten dieser Anwendungskategorie.
Die Drehdurchführung stellt für die Druckluftkreise des hinteren Spannfutters eine Verbindung von der feststehenden zur rotierenden Seite her.
Begapunk-Modelle mit Anwendungserfahrung
BP-3P-0004 und BP-2P-08-0001 werden für die Druckluftkreise hinterer Spannfutter an Laser-Rohrschneidmaschinen eingesetzt. Die Fotos zeigen die Anwendung; wählen Sie die Bestellausführung anhand von Spannfutterzeichnung und Betriebsbedingungen.
| Merkmal | Anwendungsdaten |
|---|---|
| Anwendung | Hinteres Spannfutter einer Laser-Rohrschneidmaschine |
| Bauteil | Pneumatische Drehdurchführung |
| Anwendungsmodelle | BP-3P-0004 und BP-2P-08-0001 für Druckluftkreise |
Für einen ähnlichen Einbau am hinteren Spannfutter
Für den Einstieg genügt ein Spannfuttermodell, ein Foto oder eine Zeichnung. Falls bekannt, ergänzen Sie:
- Anzahl getrennt steuerbarer Druckluftfunktionen
- Druck und maximale oder kontinuierliche Drehzahl
- Einbauschnittstelle, verfügbarer Bauraum und Schlauchrichtung
In dieser Anwendung übertragen BP-3P-0004 und BP-2P-08-0001 ausschließlich die Druckluftkreise des hinteren Spannfutters. Prozess- oder Hilfsgase erfordern eine separate technische Lösung.
BP-3P-S06-0001 in einem sensorüberwachten pneumatischen Spannfutter
Kundenkonfiguration
In dieser Kundenkonstruktion sind drei unabhängige Druckluftkreise den Funktionen Spannen, Lösen und Ausblasen zugeordnet. Der elektrische Schleifring überträgt externe Sensorsignale zur Werkstückerkennung oder Spannstellungsabfrage. Messung und Logik bleiben Aufgabe der externen Sensoren und der Maschinensteuerung.
| Merkmal | Anwendungsdaten |
|---|---|
| Produkt | BP-3P-S06-0001 |
| Pneumatikfunktionen | Spannen, Lösen und Ausblasen in dieser Kundenkonstruktion |
| Elektrische Aufgabe | Übertragungsweg für externe Sensorsignale |
So nutzen Sie diese Beispiele
Die drei Einträge oben zeigen installierte Anwendungen. Die beiden folgenden sind Auswahlbeispiele und keine Leistungsberichte aus Kundenanlagen. Wählen Sie das endgültige Modell anhand der Maschinenzeichnung und der tatsächlichen Betriebsbedingungen.
- Die gezeigte Einbauanordnung prüfen.
- Die für eine Anfrage benötigten Betriebsdaten zusammenstellen.
- Maße und Schnittstellen vor der Bestellung mit der Zeichnung des ausgewählten Modells abgleichen.
Technische Auswahlbeispiele

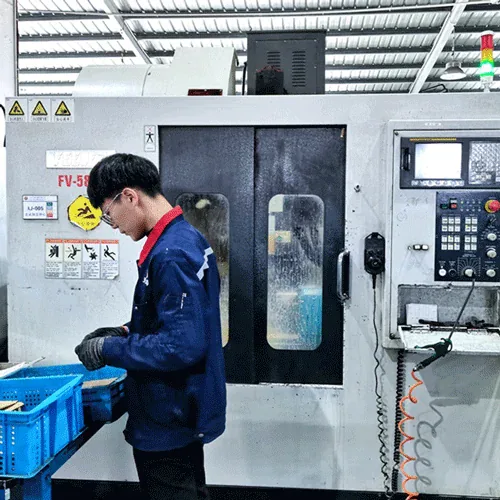

Auslegungsbeispiel 1: Sonderprüfung für korrosive Außenanwendung
Technische Anforderung
Salz, Feuchte, Temperaturwechsel und erschwerter Wartungszugang beeinflussen Beschichtung, Wellenwerkstoff, Lagerschutz, Dichtung und Prüfplan. Ein Standard-Pneumatikmodell für Innenräume ist nicht automatisch offshoregeeignet.
| Benötigte Eingabe | Warum wichtig |
|---|---|
| Medium und Konzentration | Bestimmt Verträglichkeit von Dichtung und Metall. |
| Druck, Drehzahl und Betriebsprofil | Definiert den kombinierten Betriebspunkt aus Druck und Drehzahl. |
| Temperaturbereich | Beeinflusst Elastomerwahl und Maßtoleranzen. |
| Korrosion oder Prüfnorm | Legt Beschichtung, Werkstoff und Validierungsanforderungen fest. |
| Wartungsintervall | Beeinflusst Lagerschutz und Wartungsfähigkeit. |
Mögliche Ausführung
BP-2P-130-0001 ist eine robuste Katalogreferenz, jedoch keine automatisch geeignete Offshore-Lösung. Korrosive oder sicherheitskritische Anwendungen erfordern Zeichnungs-, Werkstoff- und Prüfplanfreigabe.

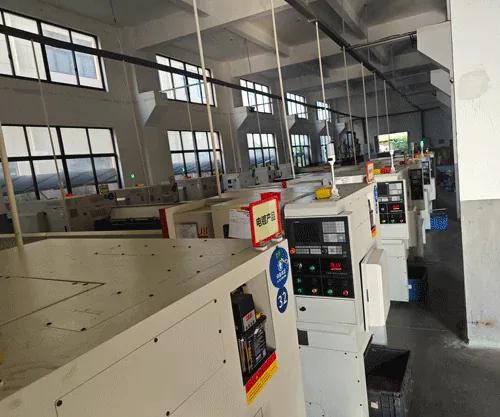

Auslegungsbeispiel 2: CAD-Einbauprüfung vor CNC-Montage
Technische Anforderung
Auch bei geeignetem Druck und geeigneter Drehzahl können Lochbild, Hohlbohrungsfreiheit, Schlauchkollision oder starre Leitungslast den Einbau verhindern. Eine CAD-Prüfung senkt das Maßrisiko vor Fertigung.
| Überprüfung | Erforderliche Bestätigung |
|---|---|
| Hohlbohrung | Freiraum um Welle, Zugstange, Kabel oder Werkzeug. |
| Bauraum | Gehäusedurchmesser, Gesamtlänge und Wartungszugang. |
| Montage | Lochkreis, Gewindenorm, Tiefe und Zentrierung. |
| Anschlüsse und Schläuche | Verschraubungsgröße, Biegeradius und Freiheit von Fremdlast. |
| Betriebspunkt | Medium, Betriebsdruck, Spitzendruck, Drehzahl und Betriebsprofil. |
Mögliches Produkt
BP-2P-30-0001 bietet eine 30-mm-Hohlbohrung. Vor Bestellung aktuelle Zeichnung anfordern und alle Schnittstellen in der Baugruppe prüfen.
FAQ zu realen Fällen und Auslegungsbeispielen
Wo finde ich die ausführlichen Einbaufälle?
Sind Modelle für die Laser-Rohrschneidanwendung bestätigt?
Was kann ich für eine Modellempfehlung senden?
Was bestätigt die STEP-Datei?
Produkte mit dokumentiertem Bezug
Modelle mit bestätigter Anwendung
BP-2P-95-0005
BP-3P-0004
BP-2P-08-0001
BP-3P-S06-0001
Referenzmodelle in Auslegungsbeispielen
BP-2P-130-0001
BP-2P-30-0001
Kundenspezifisches Projekt anfragen
Senden Sie Maschinentyp, Betriebsbedingungen, Menge sowie eine vorhandene Zeichnung oder ein Produktfoto. Wir antworten mit einem passenden Modell oder einer möglichen Sonderausführung, einem Angebot, der voraussichtlichen Lieferzeit und den verfügbaren CAD-Dateien.
